        一、超5類線與6類線的屬性對比

        有朋友問到，網線論粗細嗎？為什么6類線比超5類線的傳輸速率快？這是個好問題，做很多項目時，我們都有個錯覺，覺得超超5類線與6類線區別不大，6類線與超5類線的區別在那里。

        五類線（CAT5）：傳輸頻率為100MHz，用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡。這是最常用的以太網電纜，該類電纜增加了繞線密度，外套一種高質量的絕緣材料，現在5類線基本上用的不多了。

        超五類線（CAT5e）：傳輸頻率為100MHz，主要用于千兆位以太網（1000Mbps）。具有衰減小，串擾少，并且具有更高的衰減與串擾的比值（ACR)和信噪比（StructuralReturn Loss)、更小的時延誤差，性能得到很大提高。實際項目中，超五類線雖然也能傳千兆，但只建議短距離傳千兆使用，長距離傳輸千兆可能會出現不穩定的情況，這也是項目中常出現的故障，而又容易忽略的問題。

        六類線（CAT6）：傳輸頻率為250MHz，最適用于傳輸速率高于1Gbps的應用，主要用于千兆位以太網（1000Mbps）。六類雙絞線在外形上和結構上與五類或超五類雙絞線都有一定的差別，不僅增加了絕緣的十字骨架，將雙絞線的四對線分別置于十字骨架的四個凹槽內，而且電纜的直徑也更粗。

        超六類或6A（CAT6A）：傳輸頻率是500 MHz，最大傳輸速度也可達到1000 Mbps，主要應用于千兆位網絡中。超六類線是六類線的改進版，同樣是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，在串擾、衰減和信噪比等方面有較大改善。

        七類線（CAT7）：傳輸頻率至少可達600 MHz，傳輸速率可達10 Gbps，它主要為了適應萬兆位以太網技術的應用和發展。該線是ISO 7類/F級標準中最新的一種屏蔽雙絞線。

        二、超5類線與6類線的區別

        區別一：損耗的不同，六類線和超五類網線一個重要的不同點是改善了串擾及回波損耗方面的性能。家庭裝修建議直接使用六類網線。

        區別二、線芯的粗細不同，超五類網線的線芯在0.45mm～0.51mm之間，六類網線的線芯在0.56mm～0.58mm之間，外觀上六類網線要比超五類網線粗很多；

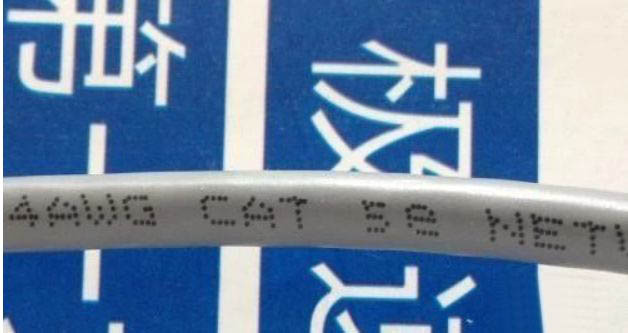

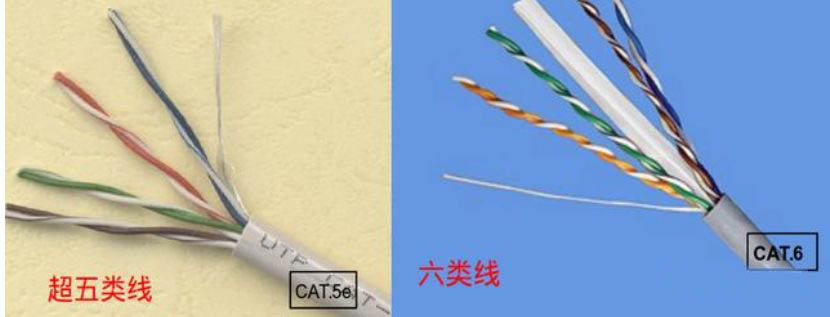

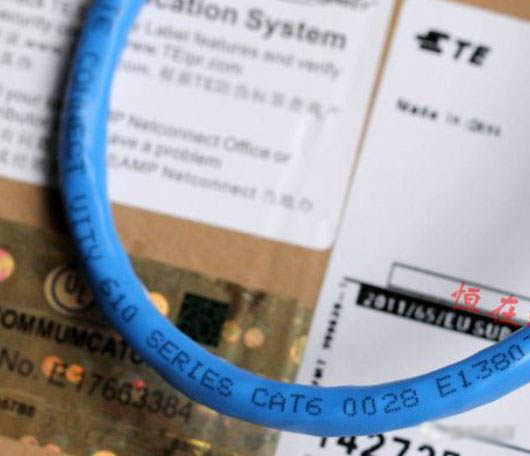

        區別三：線結構不同，超五類網線的外表皮有”CAT.5e“的標識，六類網線最明顯的就是有“十字骨架”，表皮有“CAT.6”的標識。

        雖然超五類非屏蔽雙絞線也能提供高達1000Mb/s的傳輸帶寬，但是往往需要借助于價格高昂的特殊設備的支持。

        "六類"是指六類非屏蔽雙絞線（CAT6）。

        六類非屏蔽雙絞線的各項參數都有大幅提高，帶寬也擴展至250MHz或更高。六類雙絞線在外形上和結構上與五類或超五類雙絞線都有一定的差別，不僅增加了絕緣的十字骨架，將雙絞線的四對線分別置于十字骨架的四個凹槽內，而且電纜的直徑也更粗。

        電纜中央的十字骨架隨長度的變化而旋轉角度，將四對雙絞線卡在骨架的凹槽內，保持四對雙絞線的相對位置，提高電纜的平衡特性和串擾衰減。另外，保證在安裝過程中電纜的平衡結構不遭到破壞。六類非屏蔽雙絞線裸銅線徑為0.57mm（線規為23AWG），絕緣線徑為1.02mm，UTP電纜直徑為6.53mm。當然越粗越好。信號穩定。

        三、超六類線與七類線的區別

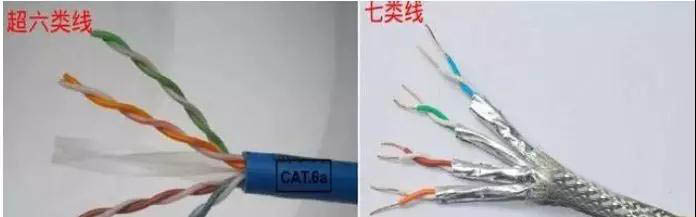

        超六類線：最高傳輸頻率達500MHz,是六類線的兩倍，主要用于萬兆（10G)網絡，外表皮標注“CAT.6A”，此外，超六類網線支持10G以太網，在外觀上會有10Gigabit的類似標識；

        6類線有兩種，一般單股裸銅絲直徑為23AWG,約等于0.573毫米，也有24AWG的6類線，粗度約為0.511毫米。

        七類線：七類線與超六類網線的性能接近，采用純銅8芯，擁有屏蔽層，性能更加強大，傳輸速率可以達到10Gbps，用于數據中心等場合。

        每對都有一個屏蔽層（一般為金屬箔屏蔽 ），然后8根芯外還有一個屏蔽層（一般為金屬編織絲網屏蔽Braided Shield），接口與RJ-45相同。總屏蔽（一般為金屬編織絲網屏蔽）+ 線對屏蔽（一般為金屬箔屏蔽） 七類線 S/FTP Cat.7(HSYVP-7) 最高傳輸頻率 600MHz，超七類線的傳輸頻率為1000MHz，七類完全支持萬兆。

        七類線線芯使用的是直徑近 0.58mm 優質無氧銅為傳輸導體，比6類線稍粗一點點，選用化學發泡絕緣，極大提高了單根導體傳輸才能。

        從網線的線芯來看，5類線、6類線，7類線，線芯的直徑都有所增加，使用的銅質越優質，傳輸?shù)乃俾试娇?，越穩定。
