在網絡布線中， 通常室外 （樓宇之間連接） 使用的是光纜， 室內 （樓宇內部）使用的是以太雙絞線，那么，樓外的光纜傳輸媒介與樓內以太網傳輸媒介之間如何轉換？其中， 又用到了什么設備？它們的作用是什么？之間的關系又如何呢？

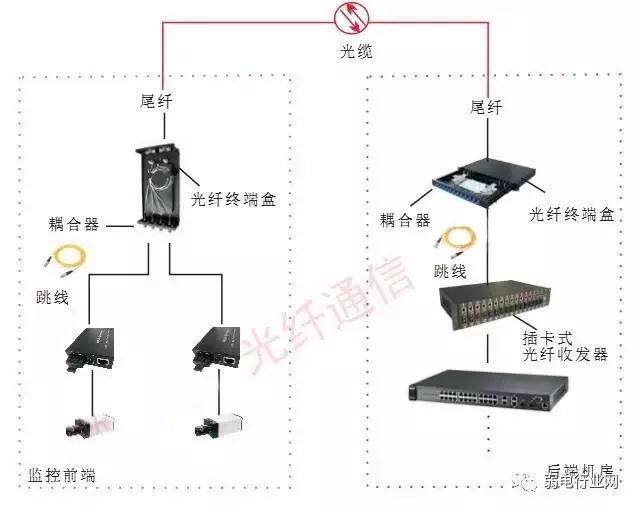

傳輸層拓?fù)鋱D

• 步驟 1：室外光纜光纜接入終端盒，目的是將光纜中的光纖與尾纖進行熔接，通過跳線，將其引出。

• 步驟 2： 將光纖跳線接入光纖收發器， 目的是將光信號轉換成電信號。

• 步驟 3： 光纖收發器引出的便是電信號， 使用的傳輸介質便是雙絞線。此時雙絞線可接入網絡設備的 RJ-45 口。到此為止，便完成了光電信號的轉換。

說明：現在網絡設備有很多也有光口（光纖接口），但如果沒有配光模塊（類似光電轉換器功能），該口也不能使用。

光纜終端盒、尾纖的作用和接法：

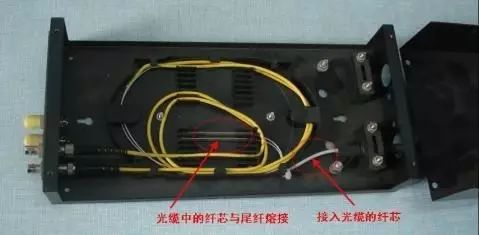

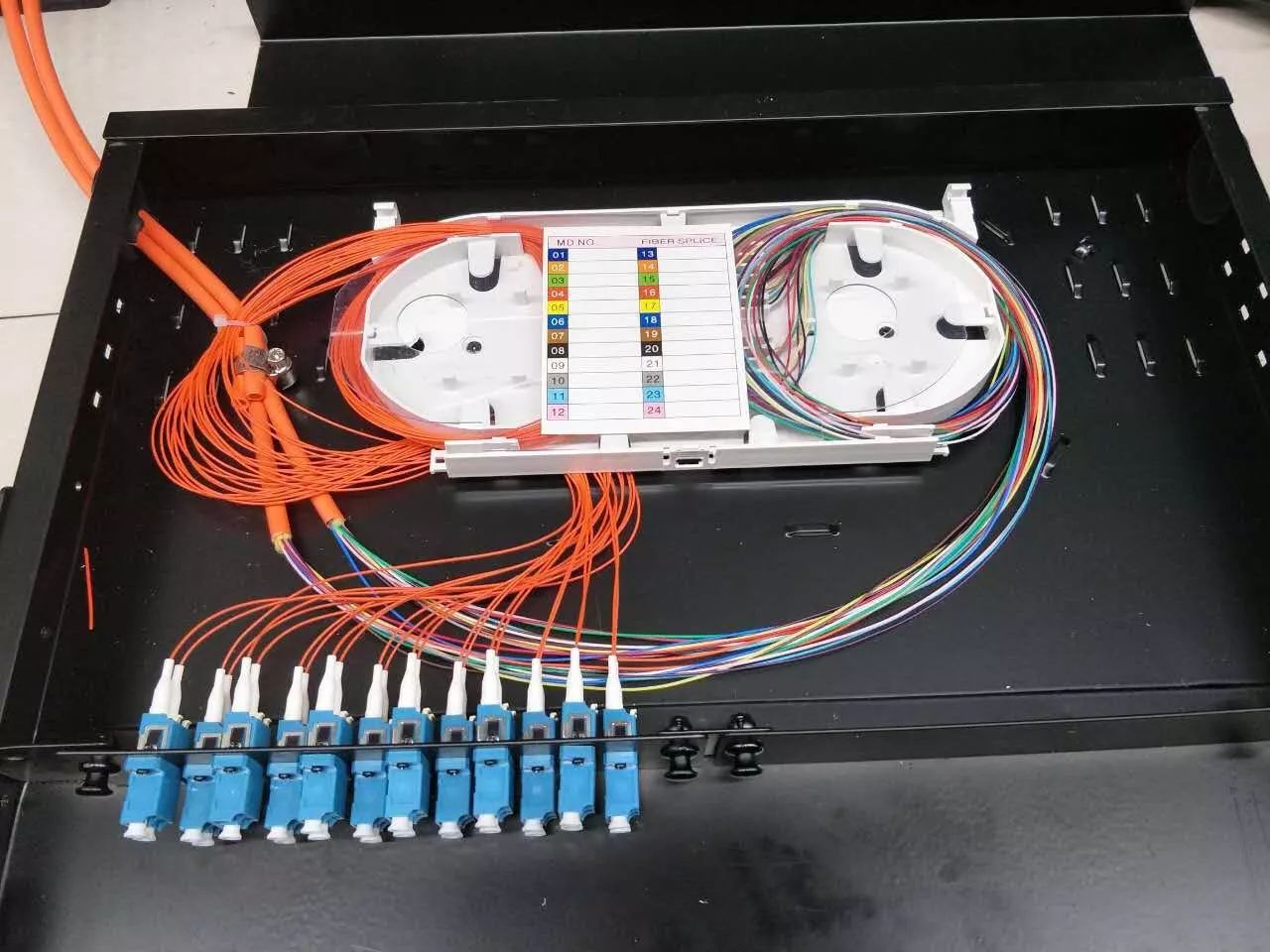

光纜終端盒作用：終接光纜，連接光纜中的纖芯和尾纖，光纜終端盒內部結構，如圖所示：

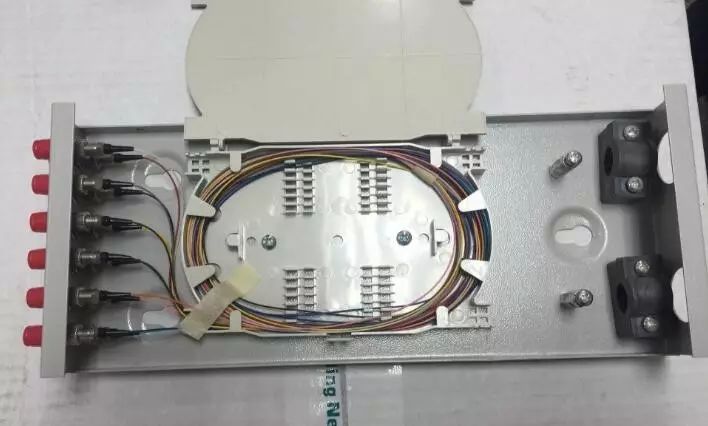

如圖所示，接入的光纜可以有多芯。

例如：一根 4 芯的光纜（光纜中有 4 根纖芯），那么，這根光纜經過終端盒，便可熔接出最多 4 根尾纖，即往外引出 4 根跳線。上圖 ，只熔接了 2 根，也就往外引出了 2 根跳線。

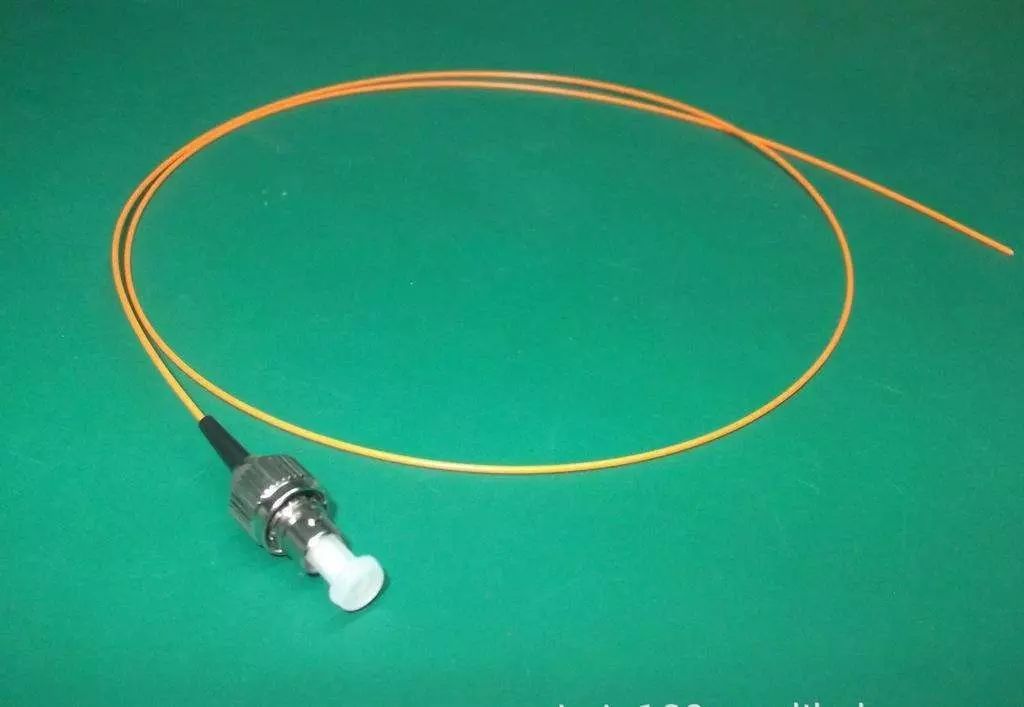

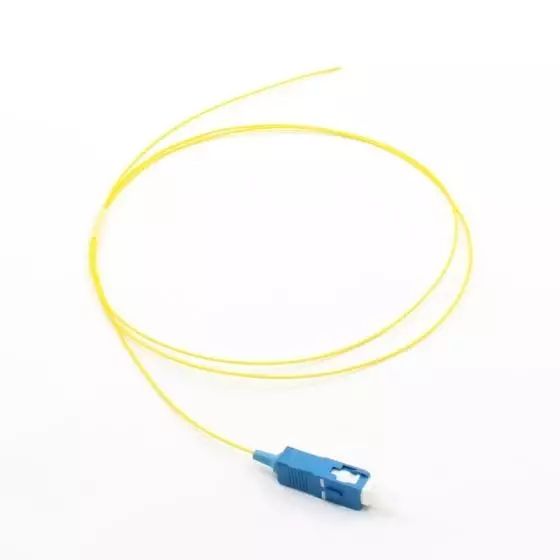

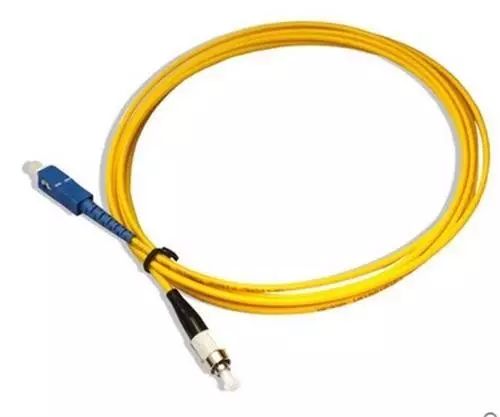

如圖所示，這是一根外皮是黃色尾纖。

尾纖：一端有連接頭，另一端是一根光纜纖芯的斷頭。通過熔接，與其他光纜纖芯相連。

尾纖作用： 主要是用于連接光纖兩端的接頭。 尾纖一端跟光纖接頭熔接 ，另一端通過特殊的接頭跟光纖收發器或光纖模塊相連， 構成光數據傳輸通路。

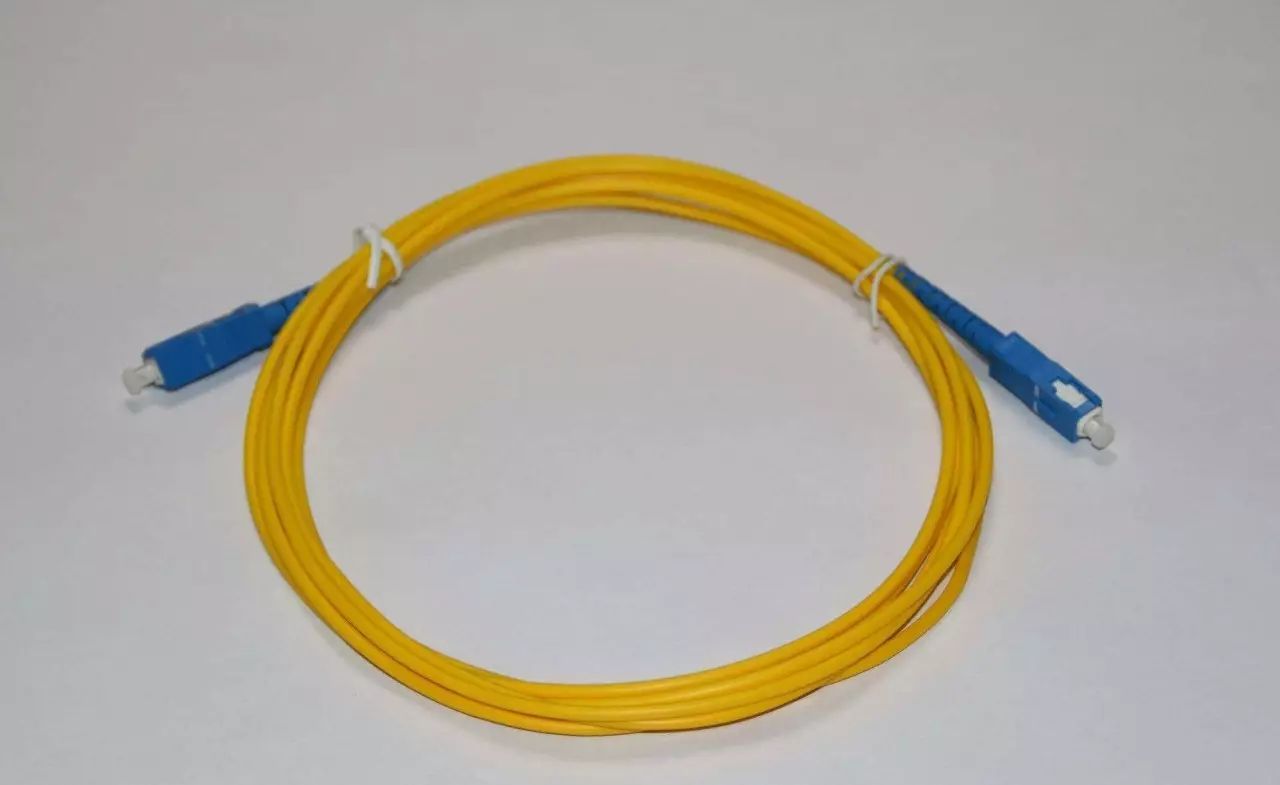

一般我們購買不到純粹的尾纖，而是如圖所示的跳線，中間一剪開， 便成了尾纖。

尾纖： 用在終端盒里， 連接光纜中的光纖， 通過終端盒耦合器 （適配器），連接尾纖和跳線。

跳線：跳纖兩頭都是活動接頭。起連接尾纖和設備作用。

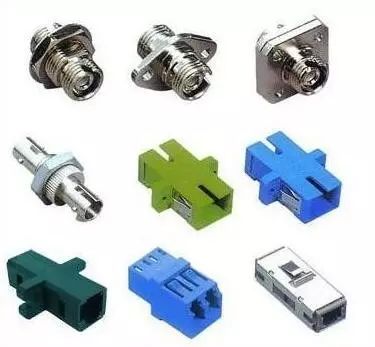

光纖耦合器 ：是用于兩條光纖或尾纖的活動連接通俗稱為法蘭盤。

光纖終端盒 ：是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當于是把一條光纜拆分成單條光纖的設備。

光纜接續盒： 是兩條光纜對接成一條長的光纜用的。他們之間是不能互換使用的,光纜與電話光端機之間是通過光纖終端盒連接的,也就是光端機上只能插尾纖。

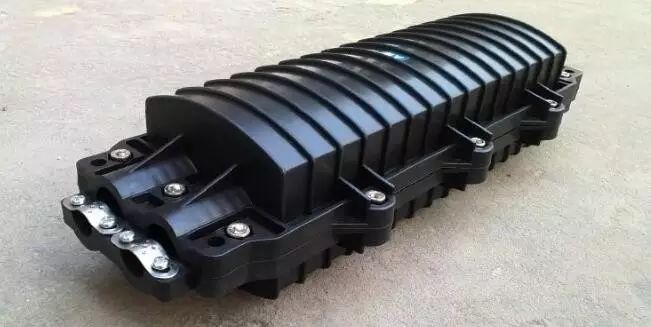

臥式

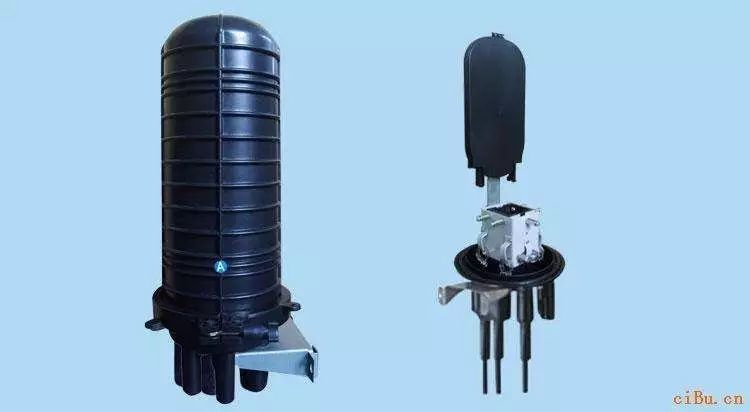

帽式/立式

關于終端盒和熔接盒是否可以這樣理解？在其中光纖的兩個頭熔接， 只不過前者是光纜和尾纖的熔接，后者是光纜之間的熔接。

接續盒和終端盒 是不一樣的 接續盒是全密封的可以防水但是它無法固定尾纖,終端盒不防水,內部結構一邊可固定光纜,一邊可固定尾纖。

耦合器只能連接兩條尾纖并且分SC/PC、SC/SC、ST/ST、FC/FC、SC/FC等接口,而光纜和尾纖之間是用熔接機熔接的是死的。

尾纖與跳線 有什么區別？把跳線一分為二可以做為尾纖用么？尾纖只有一頭是活動接頭,跳纖兩頭都是活動接頭,接口有很多種,不同接口需要不同的耦合器,跳纖一分為二可以做為尾纖用。
