智能配電網綜合輔助系統解決方案

背景與挑戰

       配電作為電力系統發、輸、變、配環節中最貼近用戶的環節，和社會生產生活息息相關，有著極其重要的作用。提高配電網的供電可靠性和供電質量，是實現人民安居樂業、經濟發展、生活富裕的重要保證。
       近幾年針對配電設施的盜竊行為時有發生，同時老舊設備用電過負荷易過熱引發火災，防盜、防火就成為了配電生產管理的重心。而綜合輔助系統的投運，能夠全方位感知配網運行環境，為可靠供電保駕護航。
       現階段綜合輔助系統面臨的主要問題：
□ 綜合監控少——輔助子系統有限，只有少量部署視頻、煙感、門禁等，無法實現對運行環境的全方位綜合監控；
□ 業務融合少——“遙視”大多只實現視頻復核、歷史追溯的功能，視頻監控系統依然獨立于生產系統，并未真正融入到配電網管理流程中；
□ 人為干預多——視頻監控點的異常情況需要人為主動發現，多系統間的聯動機制已逐步建立，但大多局限于開關量聯動而非協議聯動；
□ 運維難度大——系統聯網后，面對數量龐大的視頻監控設備，運維工作量巨大且檢測難度大，往往造成故障處理不及時，使得視頻監控系統的使用效果大打折扣。

解決方案

      智能配電網綜合輔助系統解決方案主要應用于電網公司各地市公司智能配電網綜合輔助系統的建設及改造。
      智能配電網綜合輔助系統是集硬件、軟件、網絡于一體的大型聯網監控系統，以能源行業iVMS-8800平臺軟件為核心，實現多級聯網及跨區域監控，在調控中心/運維中心即可對前端系統集中監控、統一管理，為智能電網保駕護航。

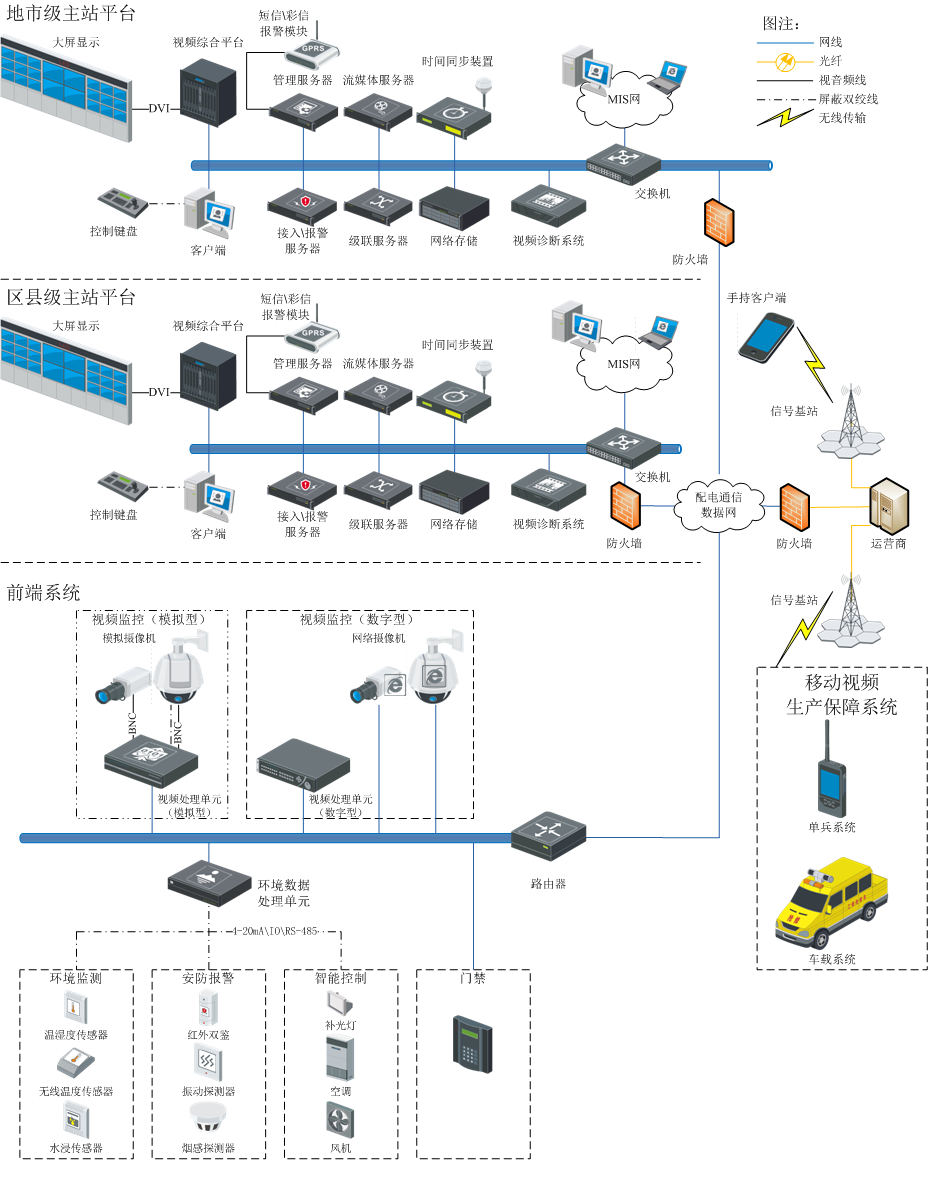

      系統架構圖如下：

智能配電網綜合輔助系統全面采用高清、智能、物聯網、3G應用技術，在“標準化、一體化、智能化”設計原則的指引下，采用標準化行業產品，實現了以下功能：
□ 多元視頻監控：支持高清視頻監控、智能視頻監控、移動視頻監控，全面提升視頻質量和安防水平；
□ 輔助系統融合：實現視頻監控、環境監測、安防報警、門禁、智能控制等子系統的集成，各子系統根據預案進行聯動；
□ 可視運行管理：可按需配置區域視頻巡視預案，同時可與DSCADA系統通訊，當進行倒閘操作或跳閘事故時，DSCADA發送“遙控”或“遙信”信號至視頻監控系統，關聯相應的攝像機預置位；

立體監管模式：

實現前端、區縣、地市三級垂直監管，固定網絡采用C/S、B/S方式進行訪問，移動網絡通過手持管理終端（手機、平板等）進行監管；
□ 系統運維管理：IT基礎設施管理、視頻質量診斷、帶寬優化及控制、資產管理、日志管理。

方案亮點

      1) 移動視頻監控地被用于巡檢全過程，指揮人員能通過音視頻非常便捷地了解到現場情況，并對現場工作給出及時糾正和指導；
      2) 緊密融合可視化管理和業務流程，在每次出勤結束后及時上傳視頻數據，把視頻數據和工作票、操作票、應急搶修單內容相關聯，實現業務流程閉環化。
